Archivnummer
BAS 1322
Lichtensteinbrücke / Rosa - Luxemburg - Steg
Bild-ID: 1490
Fotograf: Frank Sellke / brueckenweb.de
Fotonutzung ?
Land:
Region:
Stadt:
Lage:
Fluss/Tal:
Verkehrsweg:
Brückentyp:
Material:
Baujahr:
Spannweite:
Gesamtlänge:
Breite:
Brückenfläche:
Fahrbahnhöhe:
Pfeilerhöhe:
Status:
Details:
Architekten Schüler / Schüler-Witte

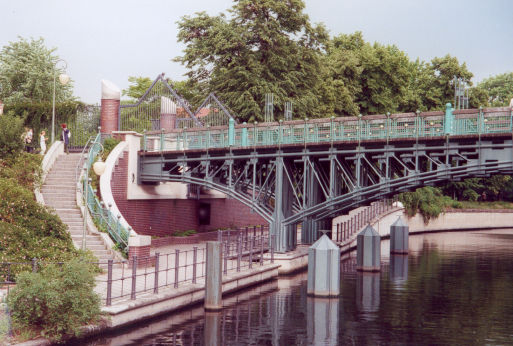

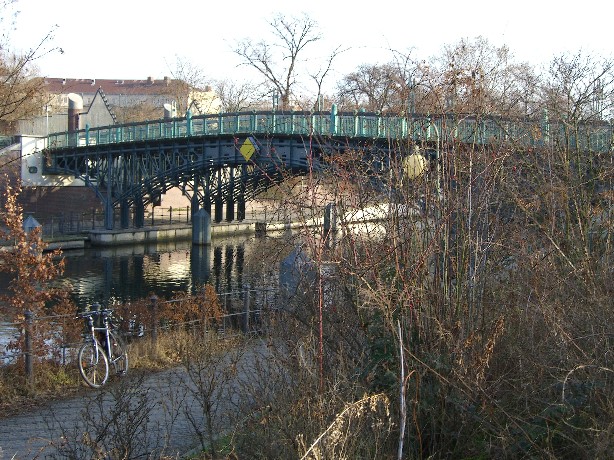

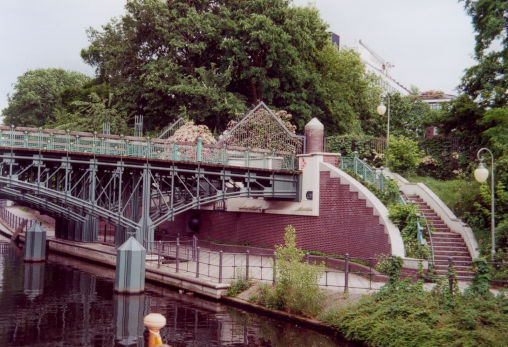

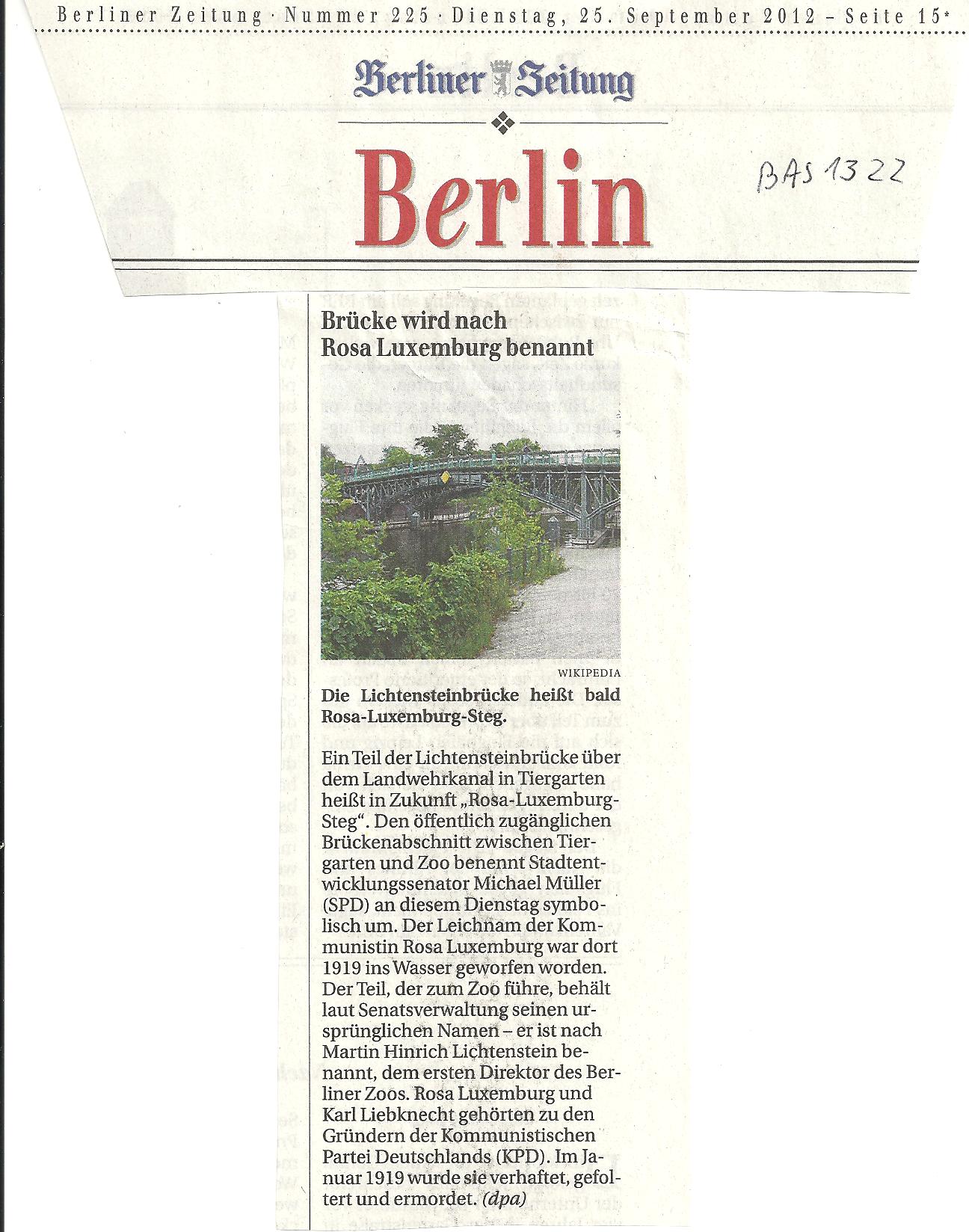

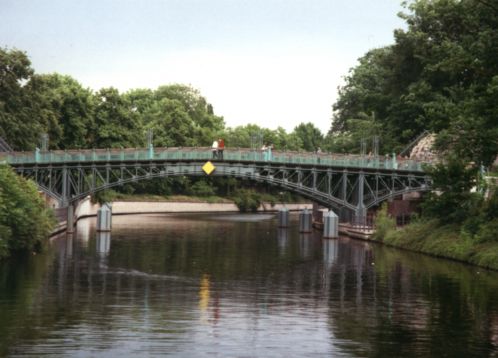

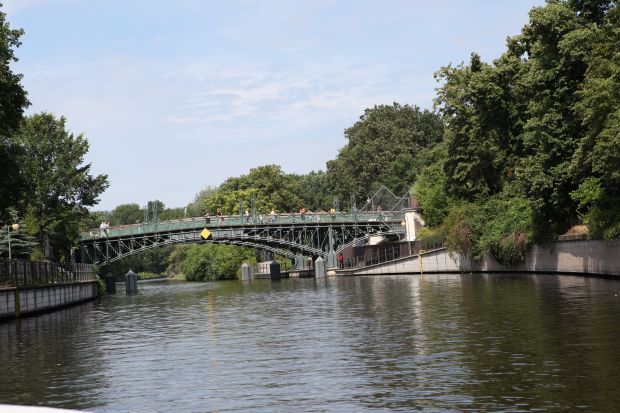

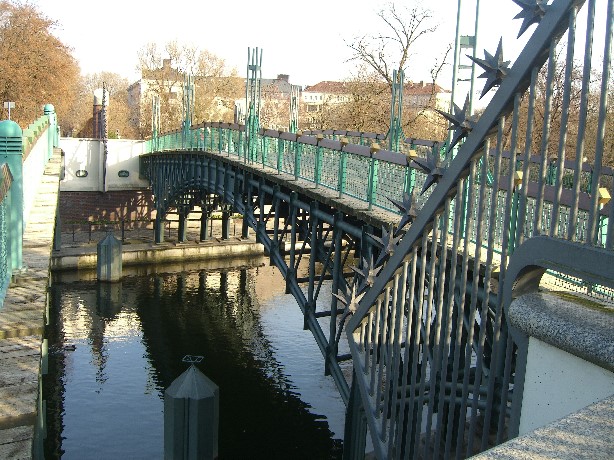

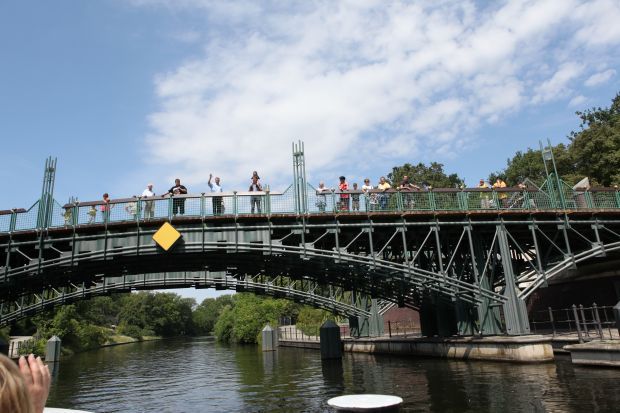

Diese zwei dicht nebeneinander liegenden Fußgängerbrücken wurden, in Verlängerung der Lichtensteinallee, zur Verbindung des Zoologischen Gartens mit seinem Erweiterungsgelände nördlich des Landwehrkanals errichtet. Eine der beiden Brücken verbindet dabei die beiden außerhalb des Zoos verbleibenden Uferstreifen mit Spaziergängerwegen des Tiergartens. Die Brücken überspannen den Kanal als schiefwinklige, bogenförmige Fachwerkkonstruktionen aus Stahlrohren. Ihre Hauptstützen ruhen an den Ufern auf jeweils durchgehenden Stahlbetonbalken, die auf Stahlpfählen gegründet sind. Statisches System und Konstruktionsmerkmale: Rohr-Fachwerk-Durchlaufträger über drei Felder mit Zugankern (Pendelstäben an den Widerlagern). Zwei Überbauten mit drei bzw. fünf gleich ausgebildeten dreifeldrigen Fachwerk-Hauptträgern, die in Unter- und Obergurtebene durch Rohre miteinander verbunden sind. Diagonal verbände aus Blech an den Auflagern und im Hauptfeld steifen die Konstruktion in Querrichtung aus. Der Laufflächenbelag besteht aus 12 cm dicken Kiefernholzbohlen. Der öffentlich zugängliche Überbau der Brücke wurde mit dem Namen Rosa Luxemburg Steg versehen und der zum Zoo gehörende Überbau der Brücke behält seinen alten Namen Hinrich Lichtenstein 1. Direktor des Berliner Zoos. s. Zeitungsauschnitt aus der der Berliner Zeitung vom 25.9.2012 unter den Bildern.
Baulastträger:
Baulastnummer:
Lageplan
Breitengrad, Längengrad: 52.5090666667, 13.3432050000
