Archivnummer
BAS 6508

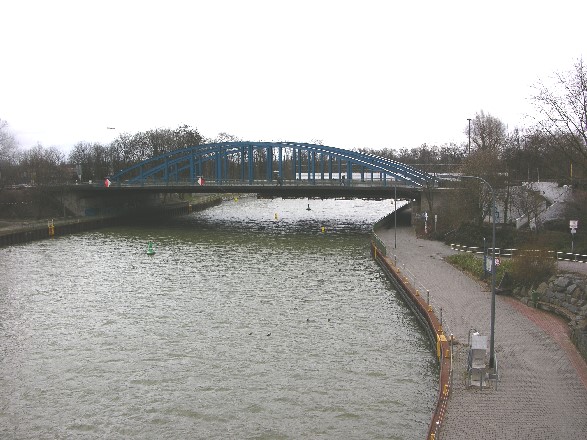

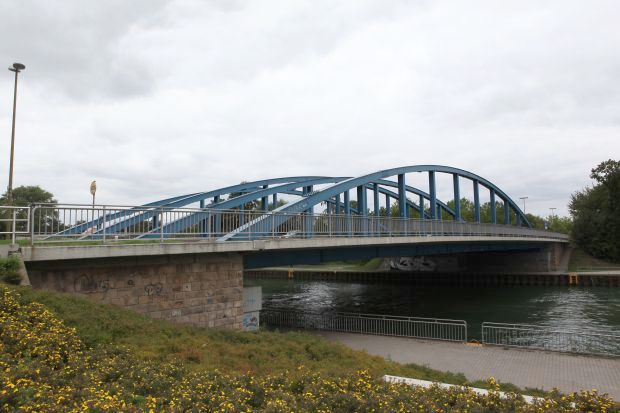

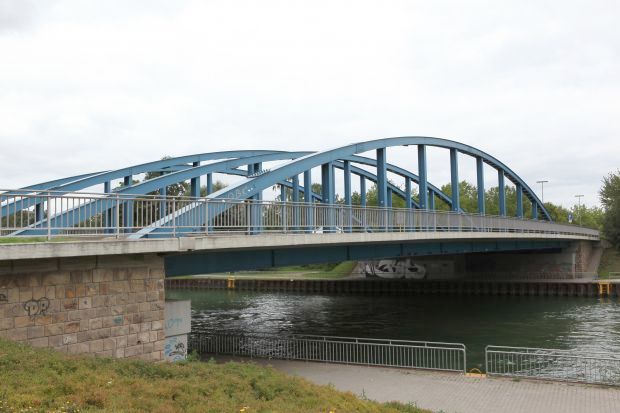

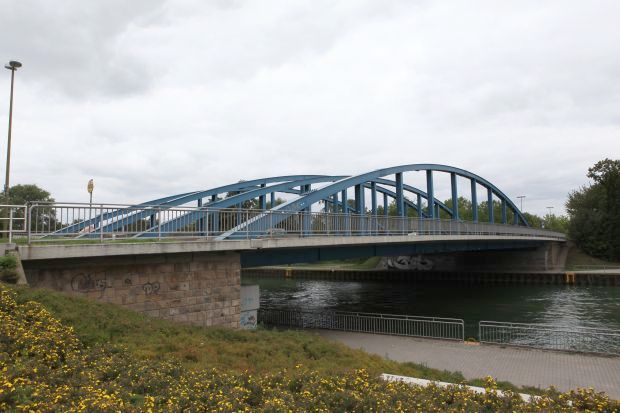

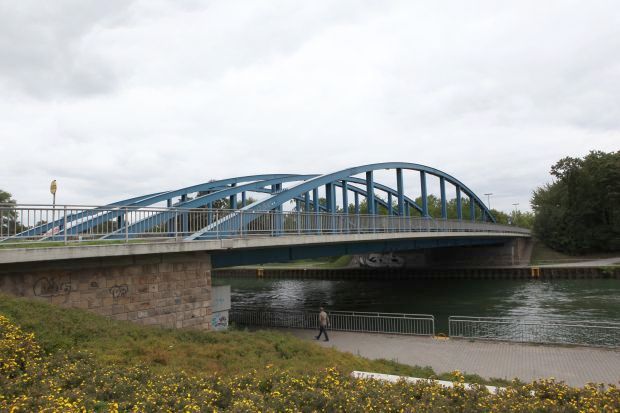

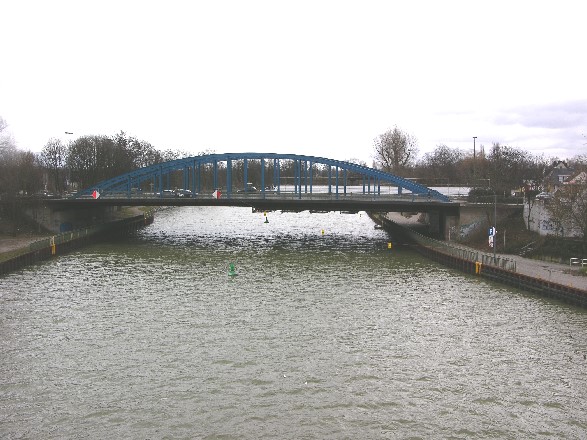

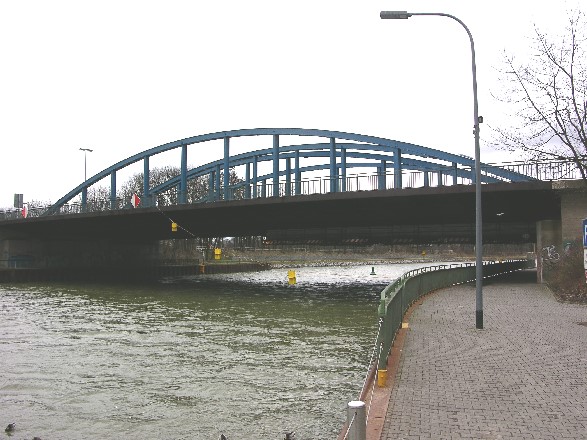

Dorstener Brücke


Bild-ID: 17360
Datum: 12.03.2005        Fotograf: Frank Sellke / brueckenweb.de
Fotonutzung ?

Land:
Deutschland
Region:
Nordrhein-Westfalen
Stadt:
Dorsten
Lage:
WDK-km: 27,708 und 27,723
Fluss/Tal:
Wesel-Datteln-Kanal
Verkehrsweg:
Strasse B224
Brückentyp:
Bogenbrücke, Bogen über der Fahrbahn
Material:
Stahl
Baujahr:
1954 und 1973
Spannweite:
 65.19 m
Gesamtlänge:
 - m
Breite:
 31.72 m
Brückenfläche:
 - m
Fahrbahnhöhe:
 - m
Pfeilerhöhe:
 - m
Status:
in Betrieb
Details:
Wesel-Datteln-Kanal Brücke Nr. 419

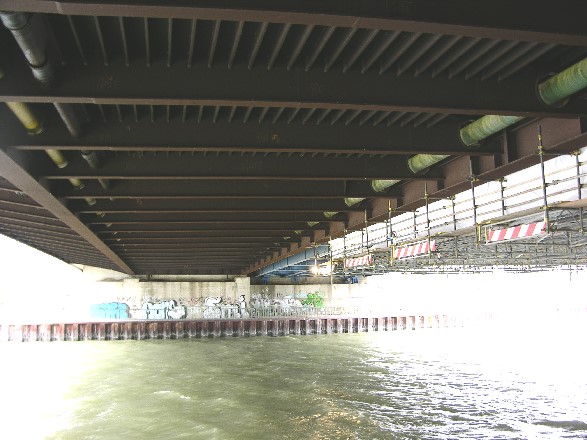

zwei Überbauten:
WDK-km: 27,708: Baujahr: 1973, versteifter Stabbogen, Stahl St37/52, Spannweite 62,194 m, Breite 16,32 m
WDK-km: 27,723: Baujahr: 1954, Zweigelenkvollwandbogen, Stahl St52/37, Spannbeton, Spannweite 65,197 m, Breite 15,40 m
Baulastträger:

Baulastnummer:


Lageplan
Breitengrad, Längengrad: 51.6643866667, 6.9653633333
