    Seehofstraßenbrücke / EU Strecke Nord - Süd Bahn
    Brückenbild

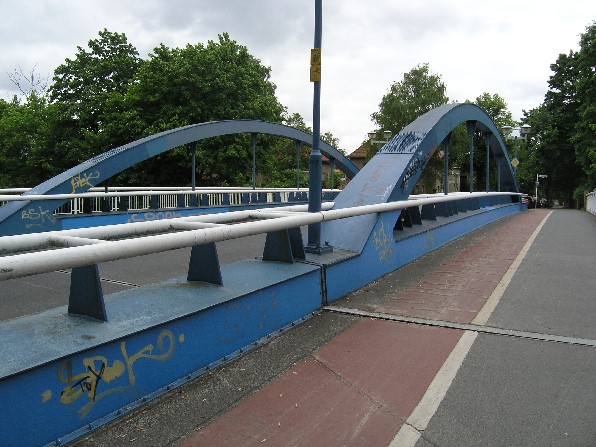

    31.05.2005

    © Inge Kanakaris-Wirtl (<a href=http://www.kanakari-photos.com>www.kanakari-photos.com</a>)

    Nachfrage / demandNutzung nur auf Anfrage
    Seehofstraßenbrücke EU Nord Süd Bahn

    Seehofstraßenbrücke EU Nord Süd Bahn

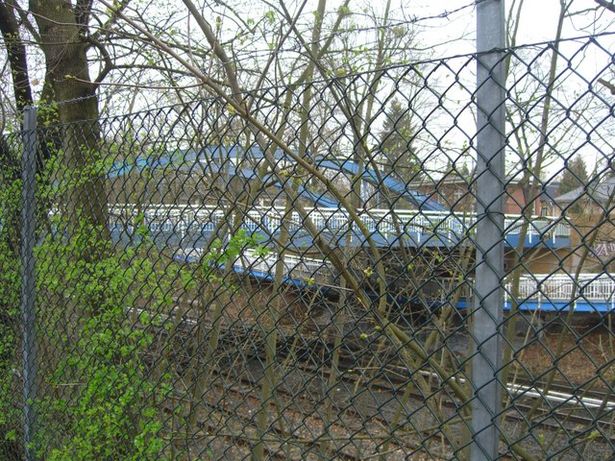

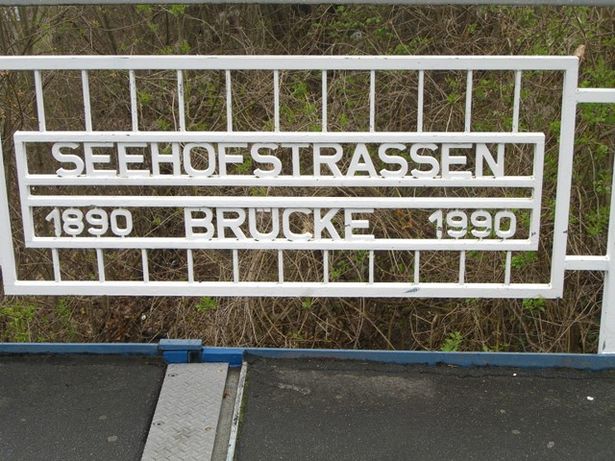

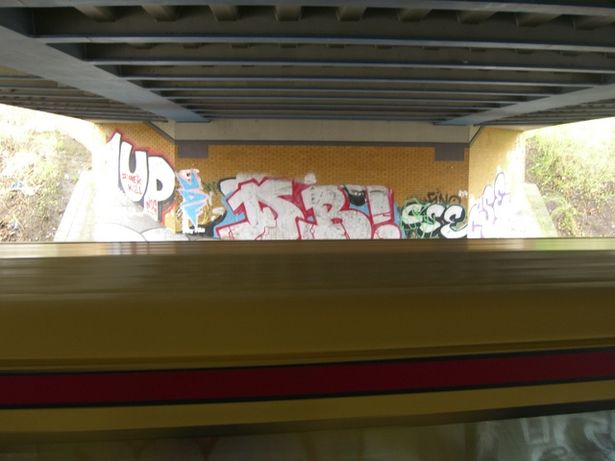

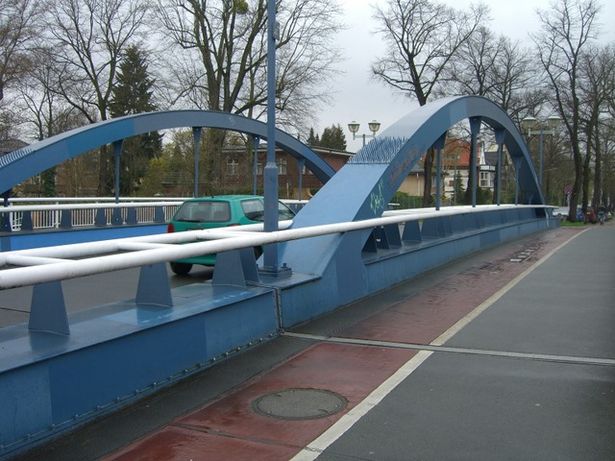

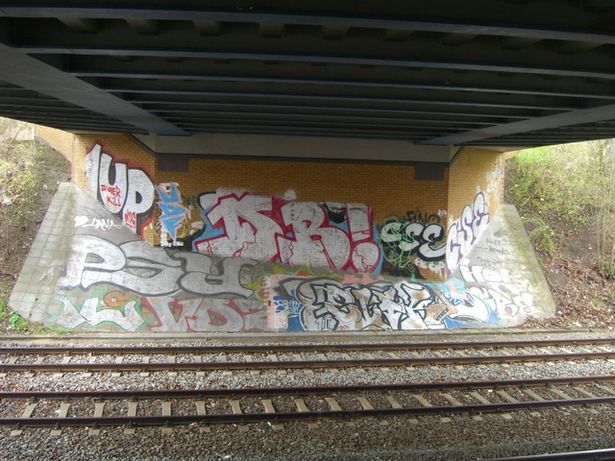

    18.4.08

    © Helmut Fischer

    Nachfrage / demandNutzung nur auf Anfrage
    Seehofstraßenbrücke EU Nord Süd Bahn

    Seehofstraßenbrücke EU Nord Süd Bahn

    18.4.08

    © Helmut Fischer

    Nachfrage / demandNutzung nur auf Anfrage
    zur Brückenbilderseite
    Deutschland
    Berlin
    Berlin Steglitz - Zehlendorf
    im Ortsteil Zehlendorf, nordöstlich des Bahnhofes Zehlendorfl
    Eisenbahnlagen der Strecke der Nord - Süd Bahn
    Seehofstraße
    Stabsegmentbogenbrücke über der Fahrbahn
    Stahl
    1990
    25.60 m
    36.50 m
    16.50 m

    A map is loading

    Zeitstrahl

    Lade Zeitstrahl...

    Tags

    Lade Tags ...

    Bearbeiten ist für Mitglieder (midgr >= 6) möglich.

    Nachrichten

    Lade Nachrichten ... loading news ...

    Hyperlinks

    Lade Links ...

    Literatur

    Lade Literatur ...

    Sammelgegenstände

    Lade Sammelgegenstände ...

    Videos

    Lade Videos ...

    Dokumente

    Lade Dokumente ...

    0.00 m
    0.00 m
    602.00 m
    in Betrieb

    Statisches System: Stabbogenbrücke (Langer'scher Balken).

    Die Straßenbrücke im Zuge der Seehofstraße überquert im Bezirk Zehlendorf die S- und Fernbahngleise der Wannseebahn. Die alte 1892 errichtete Brücke war baufällig und entsprach nicht mehr den heutigen verkehrlichen Anforderungen und war neben einer starken Einengung des Straßenquerschnittes im Brückenbereich auf die Tragfähigkeit von 2,8 t begrenzt. Deshalb musste ein Ersatzbau geplant werden. Der überbau wurde wegen der beengten Höhenverhältnisse als Stabbogenbrücke (Langer'scher Balken) konzipiert und besteht aus 2 Hauptträgern (Hohlkästen) mit Bogen, Querträgern, orthotroper Fahrbahnplatte und auskragenden Gehwegplatten. In den Hauptträgern wurde jeweils ein Schutzrohr für die Wasserleitung integriert, das Bestandteil der tragenden Konstruktion ist. Aus architektonischen Gründen wurde der Bogen nach oben hin kontinuierlich auf 0,30 m Breite verjüngt. In den Bogenfußpunkten wurden auf den Hauptträgern vier Beleuchtungsmaste angeordnet. Für die Auflagerung des überbaues wurden vier Topflager (Punktkipplager) und für die Bauwerksübergänge wasserdichte übergangskonstruktionen eingesetzt. Die Widerlager sind mit Stahlbeton verkleidete Stahlspundwände. Die rückseitig angeschlossenen Widerlagerkammern einschließlich der Rohrkammern werden durch Rammträger und Verpressankerpfähle gehalten. Die Bekleidung aller sichtbaren Widerlagerflächen besteht aus Klinkermauerwerk. Teil der Baumaßnahme ist auch ein Fußgängersteg, der den bahnbegleitenden Weg kreuzungsfrei unter der Brücke hindurchführt.

    Baukosten (incl. Fußgängersteg und Abbruch): 6.100.000 DM
