Bogenbrücke, Bogen unter der Fahrbahn, Erweiterung als Balkenbrücke
Stein (Erweiterungsbau aus Spannbeton)

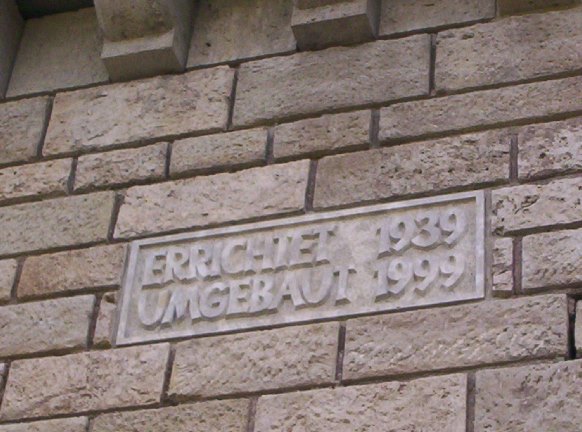

1939, Erweiterung 1999
0.00 m
298.60 m
0.00 m
A map is loading
Zeitstrahl
Lade Zeitstrahl...
Tags
Lade Tags ...
Bearbeiten ist für Mitglieder (midgr >= 6) möglich.
Nachrichten
Lade Nachrichten ... loading news ...
Hyperlinks
Lade Links ...
Literatur
Lade Literatur ...
Sammelgegenstände
Lade Sammelgegenstände ...
Videos
Lade Videos ...
Dokumente
Lade Dokumente ...
0.00 m
0.00 m
5374.80 m
in Betrieb

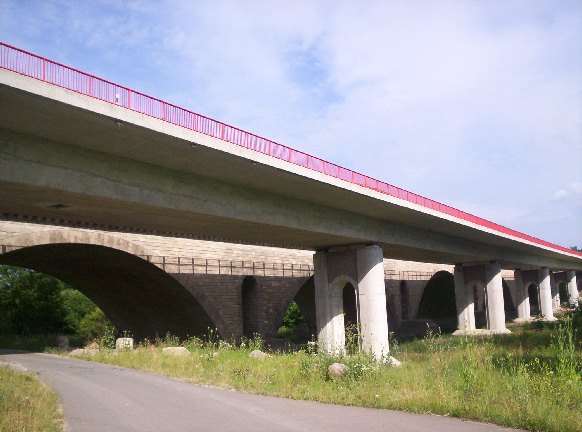

die Ilmtalbrücke besteht eigentlich aus zwei Brücken, die alte Brücke trägt die
Richtungsfahrbahn Hermsdorfer Kreuz > Eisenach (Bogenbrücke) und die neue Brücke die
Richtungsfahrbahn Eisenach > Hermsdorfer Kreuz (Balkenbrücke)

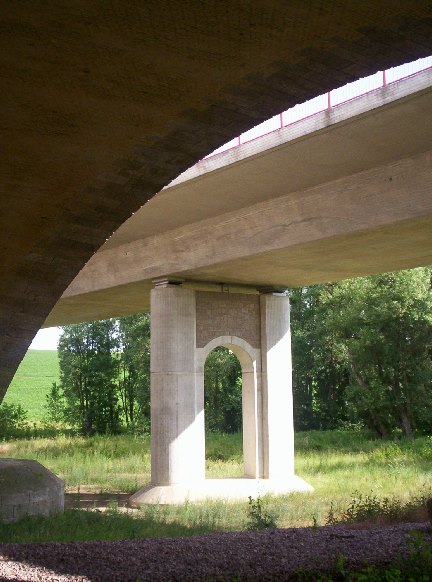

Informationen von Heidi Zengerling: Bauwerksdaten der neuen Ilmbrücke:
Bauart: Spannbeton
Brückenklasse 60/30
Gesamtlänge zwischen den Endauflagern: 298,60 m
Lichte Weite zwischen den Widerlagern: 297,10 m
Breite zwischen den Geländern: 18,00 m
Brückenfläche: 5.374,80 m²
Fahrspuren je Richtungsfahrbahn: 3
Standspuren je Richtungsfahrbahn: 1
Die Bauarbeiten begannen im März 1995. Das Brückenbauwerk wurde ohne Störung des Verkehrs gebaut. Bauzeit: 18 Monate
Baukosten: 11,0 Mio DM
das bestehende Bauwerk:

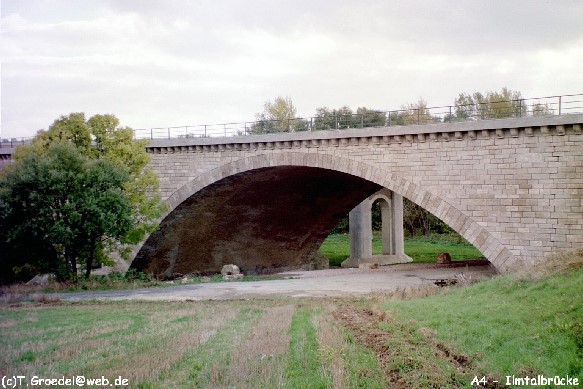

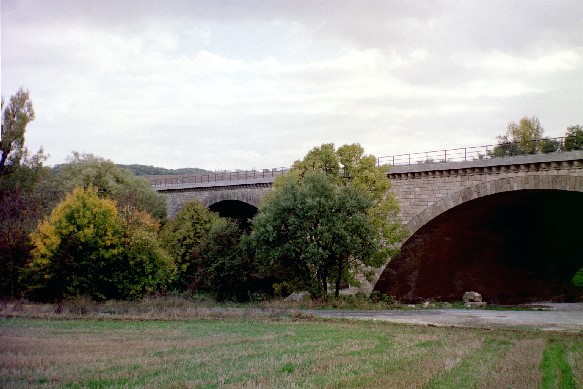

im Grundriß 15° schiefwinklige Gewölbebrücke mit fünf Öffnungen von etwa 42 m lichter Weite. Die Spannweite des Bogens beträgt ca. 43,40 m Das Bauwerk wurde 1938 und 1939 errichtet. Das Haupttragwerk besteht aus einem mit hochfesten Klinkern gemauerten Gewölbebogen, dessen Dicke 1,70 m am Kämpfer und 1,04 m am Scheitel beträgt. Die Fahrbahn liegt im Scheitelbereich unmittelbar auf dem Bogen, im Kämpfer- und Pfeilerbereich auf Stahlbetonplatten, die ihrerseits auf in Abständen von etwa 5,00 bis 5,50 m angeordneten Aufständerungen aus unbewehrtem Beton gelagert sind.
Gesamtbreite: 23,40 m
Brückenlänge zwischen den äußersten Widerlagerteilen: 385,00 m.

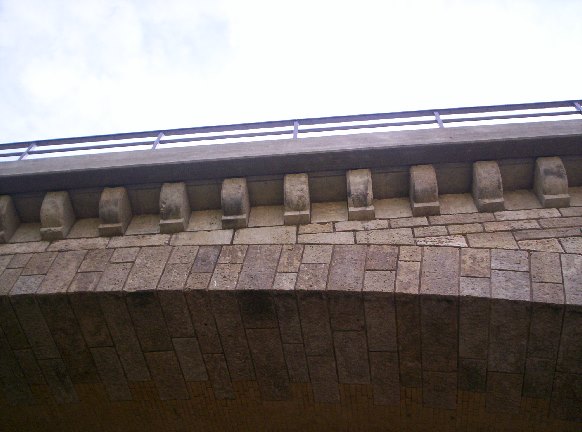

Die Stirnseite, die Widerlager und die Pfeilerabsätze sind mit Natursteinen aus Travertin und Muschelkalk verblendet.
Nutzung nur auf Anfrage
