BAS 38831

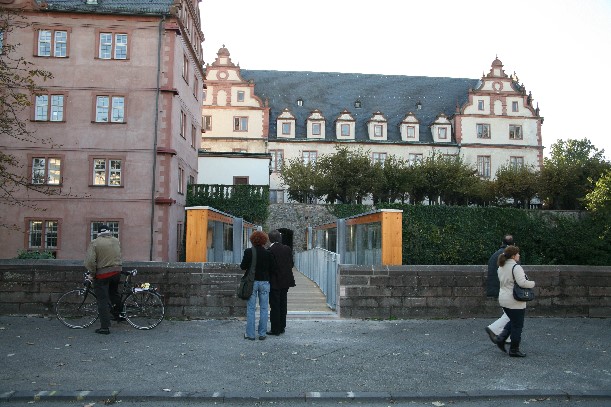

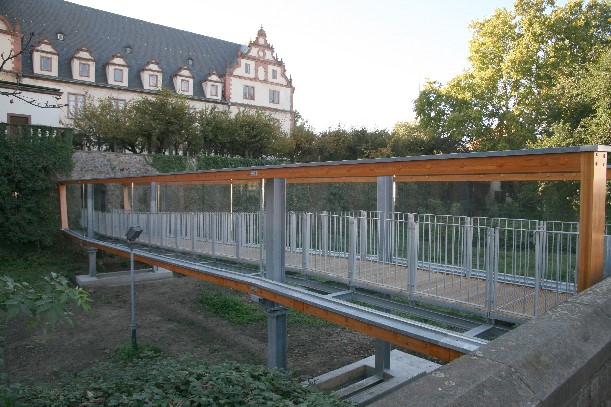

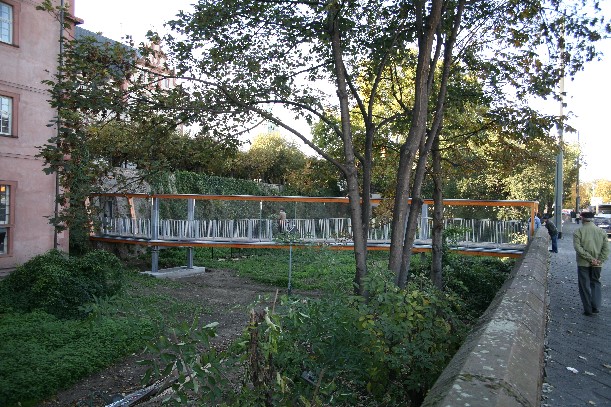

Wörnersteg (Schlossgrabenbrücke)
14.10.2007
© Frank Sellke / brueckenweb.de
Nutzung gemäß den Bedingungen
14.10.2007
© Frank Sellke / brueckenweb.de
Nutzung gemäß den Bedingungen
14.10.2007
© Frank Sellke / brueckenweb.de
Nutzung gemäß den BedingungenDeutschland
Hessen
Darmstadt
Schlossgraben
Fußgänger
Balkenbrücke
Plexiglas, Stahl, Lärchenholz
2007
15.20 m
26.00 m
4.10 m
0.00 m
0.00 m
0.00 m
in Betrieb

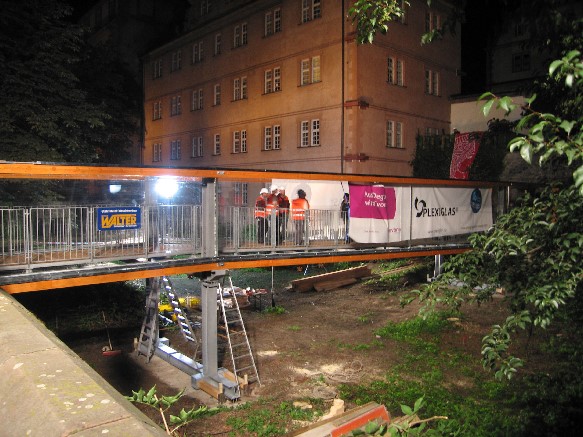

Montage Überbau am 22.09.2007, Eröffnung am 12.10.2007
Länge: ca. 26 Meter
Breite: 4,10 Meter
Höhe: bis zu 3 Meter
Höhe des Steges über dem Graben: maximal ca. 3 Meter
Gesamtgewicht der Brücke: ca. 28 Tonnen
Abstand der beiden Stützen: 15,20 Meter
Breite des eigentlichen Laufsteges: 1,60 Meter
Angenommene Verkehrslast: 5 kN/m² (500 kg/m²)

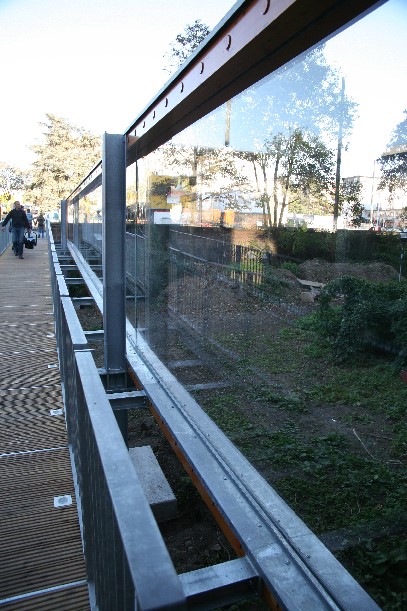

Konstruktionstyp des Hauptträgers: Verbundträger aus Holz und PLEXIGLAS®
Holzquerschnitte (oben und unten): jeweils 2x15/20 Zentimeter
Dicke der PLEXIGLAS®-Scheiben: 70 mm
Abmessungen PLEXIGLAS®-Scheiben: bis zu 8 x 3 m
Gesamtgewicht PLEXIGLAS®: 11 t
In 2009 wurde ein Riss in einem nichttragenden Bereich der Plexiglasscheibe entdeckt.
Länge: ca. 26 Meter
Breite: 4,10 Meter
Höhe: bis zu 3 Meter
Höhe des Steges über dem Graben: maximal ca. 3 Meter
Gesamtgewicht der Brücke: ca. 28 Tonnen
Abstand der beiden Stützen: 15,20 Meter
Breite des eigentlichen Laufsteges: 1,60 Meter
Angenommene Verkehrslast: 5 kN/m² (500 kg/m²)
Konstruktionstyp des Hauptträgers: Verbundträger aus Holz und PLEXIGLAS®
Holzquerschnitte (oben und unten): jeweils 2x15/20 Zentimeter
Dicke der PLEXIGLAS®-Scheiben: 70 mm
Abmessungen PLEXIGLAS®-Scheiben: bis zu 8 x 3 m
Gesamtgewicht PLEXIGLAS®: 11 t
In 2009 wurde ein Riss in einem nichttragenden Bereich der Plexiglasscheibe entdeckt.
