    Nördliche Ziegenwerderbrücke / Oderarm ( alte Oder)
    Nördliche Ziegenwerder Brücke / Oderarm ( alte Oder ) Frankfurt Oder

    Nördliche Ziegenwerder Brücke / Oderarm ( alte Oder ) Frankfurt Oder

    27.3.08

    © Helmut Fischer

    Nachfrage / demandNutzung nur auf Anfrage

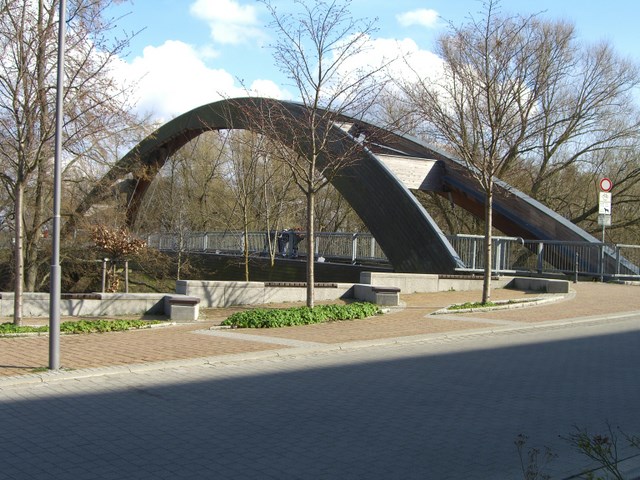

    Nördliche Ziegenwerder Brücke / Oderarm ( alte Oder ) Frankfurt Oder

    Nördliche Ziegenwerder Brücke / Oderarm ( alte Oder ) Frankfurt Oder

    27.3.08

    © Helmut Fischer

    Nachfrage / demandNutzung nur auf Anfrage

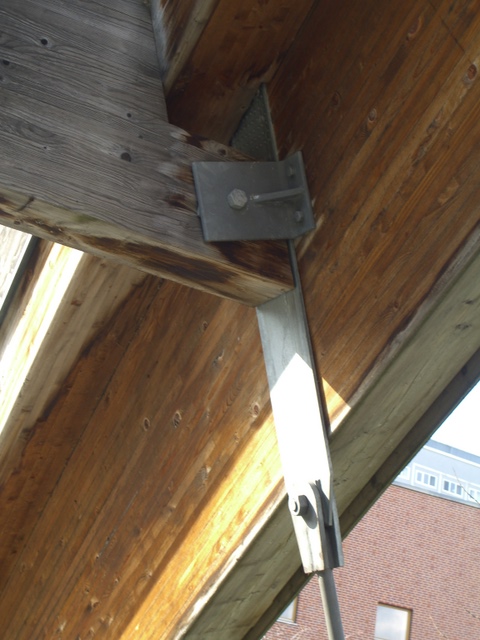

    Nördliche Ziegenwerder Brücke / Oderarm ( alte Oder ) Frankfurt Oder

    Nördliche Ziegenwerder Brücke / Oderarm ( alte Oder ) Frankfurt Oder

    27.3.08

    © Helmut Fischer

    Nachfrage / demandNutzung nur auf Anfrage
    zur Brückenbilderseite
    Deutschland
    Brandenburg
    Frankfurt / Oder
    OT Gubener Vorstadt
    Oderarm ( alte Oder )
    Fußgänger - und Radverkehr von und zur Insel Ziegenwerder
    Stabsegmentbogenbrücke über der Gehbahn mit bauchigen Seiten
    geleimte Holzbinder und eingehängter Balkenbrücke
    1996
    0.00 m
    68.00 m
    3.50 m

    A map is loading

    Zeitstrahl

    Lade Zeitstrahl...

    Tags

    Lade Tags ...

    Bearbeiten ist für Mitglieder (midgr >= 6) möglich.

    Nachrichten

    Lade Nachrichten ... loading news ...

    Hyperlinks

    Lade Links ...

    Literatur

    Lade Literatur ...

    Sammelgegenstände

    Lade Sammelgegenstände ...

    Videos

    Lade Videos ...

    Dokumente

    Lade Dokumente ...

    0.00 m
    0.00 m
    238.00 m
    in Betrieb

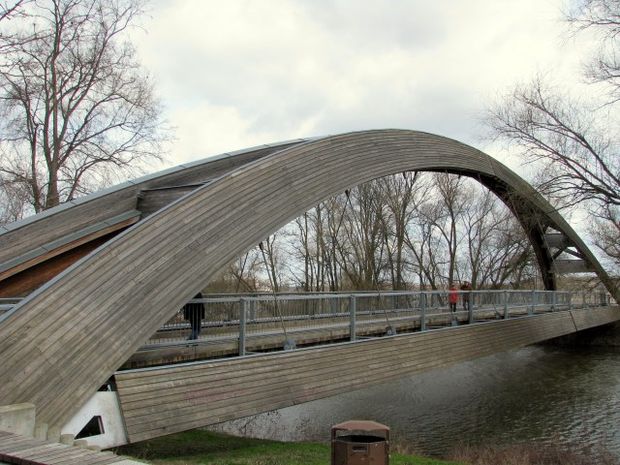

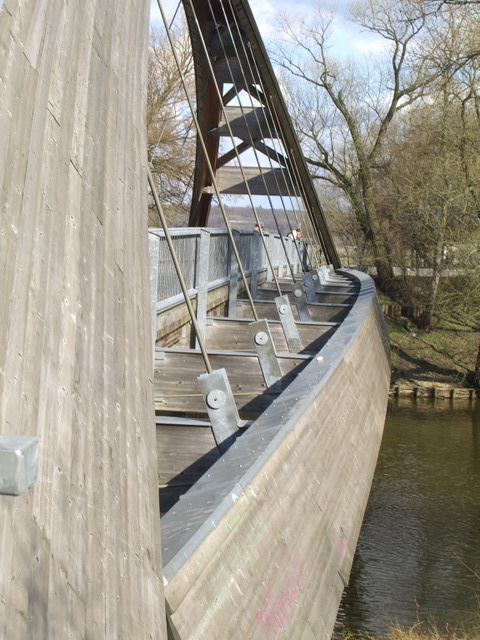

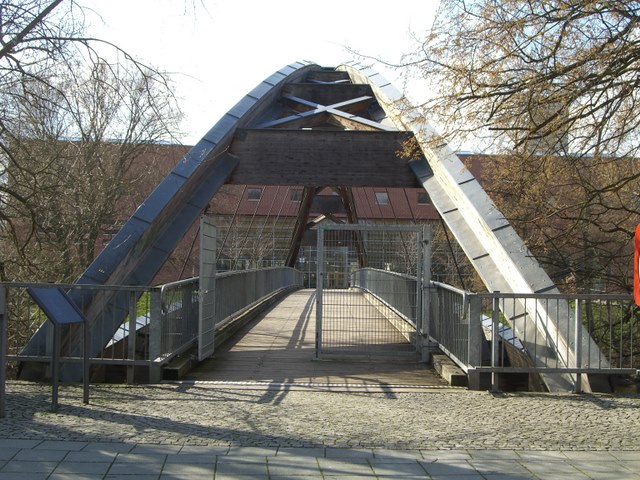

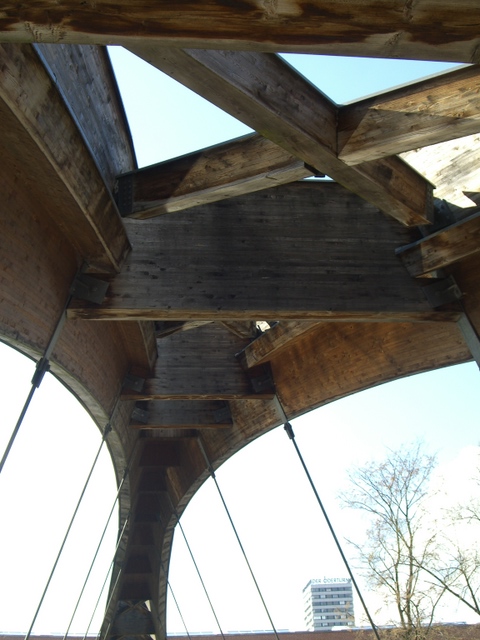

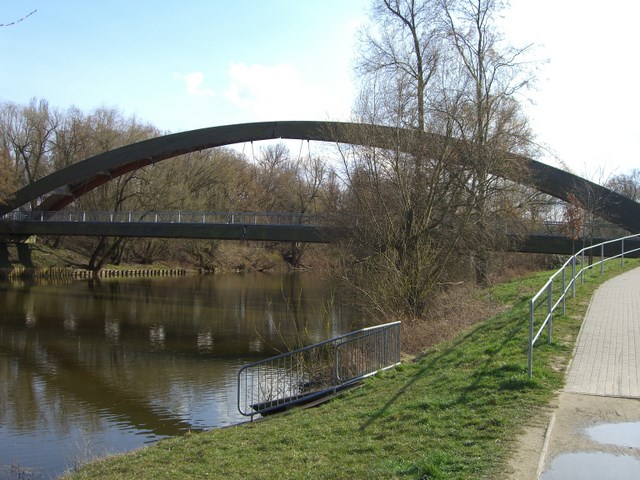

    Die Stadt Frankfurt / Oder beabsichtigte 1996 im Rahmen ihrer Wegenetzerweiterung einen Brückenschlag über einen Seitenarm der Oder in Universitätsnähe. Nachdem die Rekonstruktion einer früheren Holzfachwerkbrücke wegen der Lebensdauer der Holzpfahlgründung verworfen wurde, entschied sich die Stadt aufgrund eines überzeugenden statischen Konzepts trotzdem für eine Brücke aus dem kostengünstigen Baustoff Holz. Die entstandene Bogenbrücke hat eine Spannweite von 68 m und eine lichte Fahrbahnbreite von 3,5 m. Das Tragwerk selbst besteht aus zwei aneinander gelehnten Dreigelenkbögen mit Zugband und abgehängter Fahrbahn. Die beiden gekrümmt verleimten BS - Holz - Stützbogen besitzen einen Radius von 62 m. Sie haben in den Auflagerpunkten einen gegenseitigen Abstand von 8 m und sind in Brückenmitte aneinander gelehnt. Dort hat der Bogen eine Höhe von 10,70 m.

    Bauweise: Bogenbrücke mit Zugband
