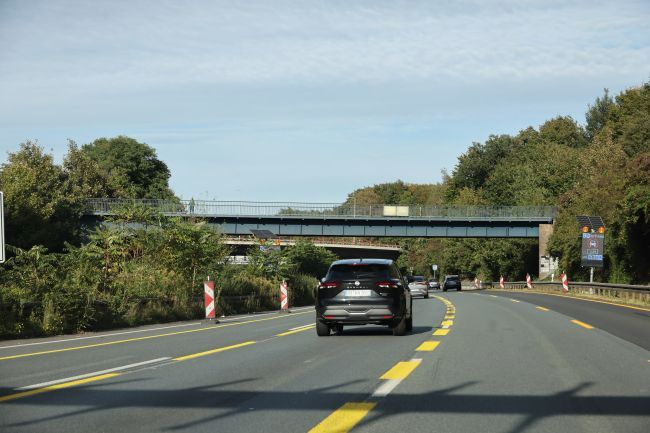

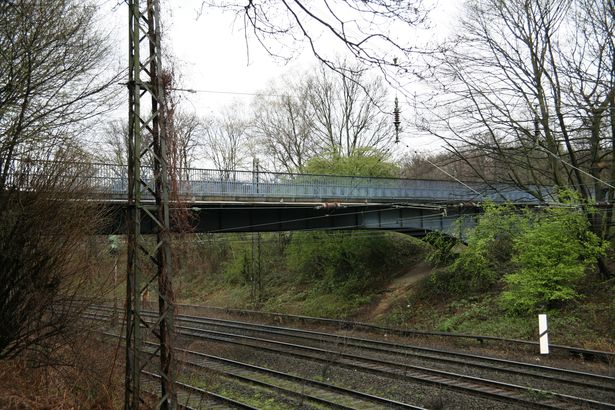

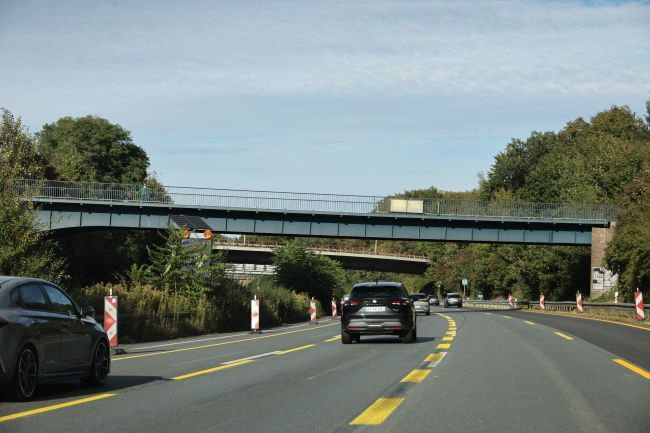

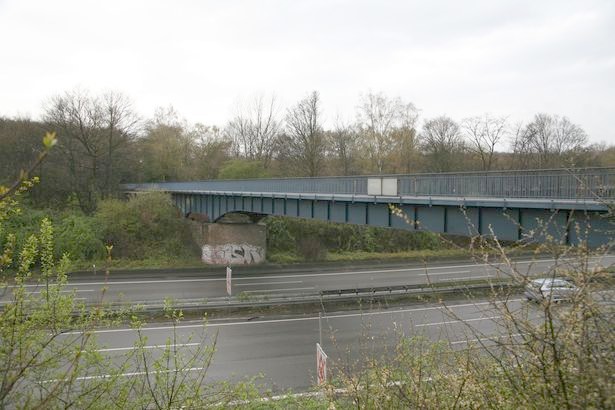

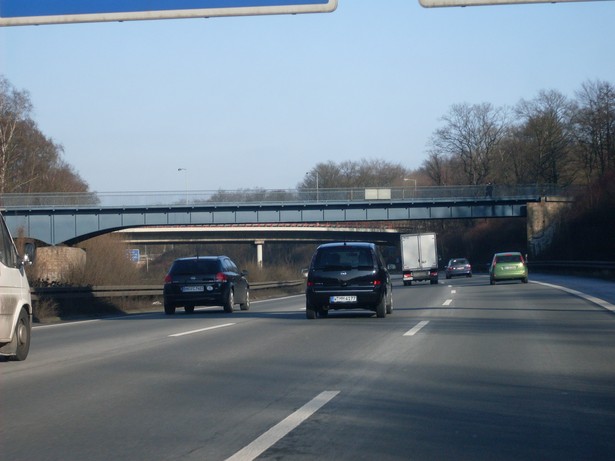

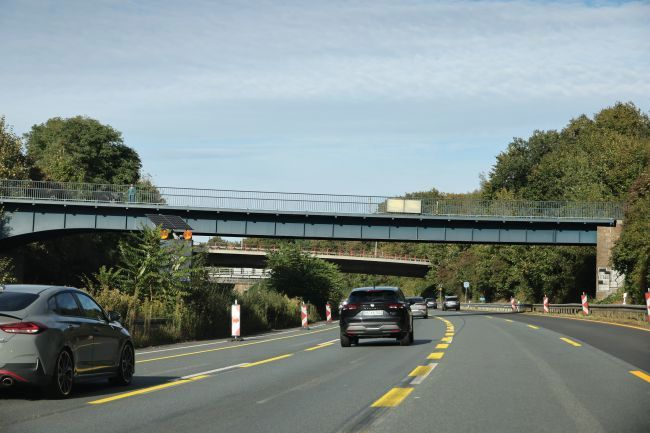

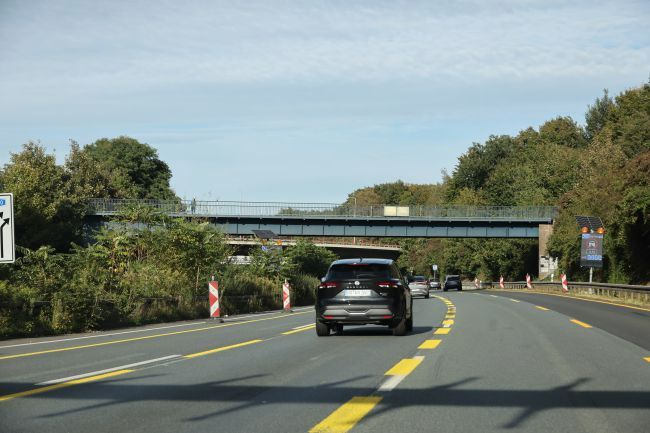

BAS 4433
Autobahnüberführung über A3
16.08.2002
© Frank Sellke / brueckenweb.de
Nutzung gemäß den Bedingungen
05.04.2008
© Frank Sellke / brueckenweb.de
Nutzung gemäß den Bedingungen
06.10.2024
© www.brueckenweb.de / Frank Sellke
Nutzung gemäß den BedingungenDeutschland
Nordrhein-Westfalen
Duisburg
Autobahn A3
Fußgänger
Balkenbrücke, Voutenträgerbrücke
Stahl
1936
44.00 m
94.00 m
6.00 m
0.00 m
0.00 m
0.00 m
in Betrieb
Infos zu dieser Brücke aus dem Buch "Deutscher Stahlbau" (1937)
Baujahr: 1936
Stahlgewicht: 124 t
Stützweiten: 40m (Eisenbahnlinie) + 10m (Damm zw. Eisenbahn und Autobahn) + 44m (Autobahn A3) Hauptträgerstegblechhöhe: 1,2m in Mitte Öffnung, 2,8m über Zwischenpfeiler
Brückenbreite zw. Geländern: 6m
Vollständig geschweißter Überbau
Bei der Verbreiterung der A3 konnte diese Brücke stehenbleiben, da sie nach Abtragen der Dämme links und rechts (und der damit freigelegten Pfeiler) die erforderliche Durchfahrtbreite hatte.
Baujahr: 1936
Stahlgewicht: 124 t
Stützweiten: 40m (Eisenbahnlinie) + 10m (Damm zw. Eisenbahn und Autobahn) + 44m (Autobahn A3) Hauptträgerstegblechhöhe: 1,2m in Mitte Öffnung, 2,8m über Zwischenpfeiler
Brückenbreite zw. Geländern: 6m
Vollständig geschweißter Überbau
Bei der Verbreiterung der A3 konnte diese Brücke stehenbleiben, da sie nach Abtragen der Dämme links und rechts (und der damit freigelegten Pfeiler) die erforderliche Durchfahrtbreite hatte.
