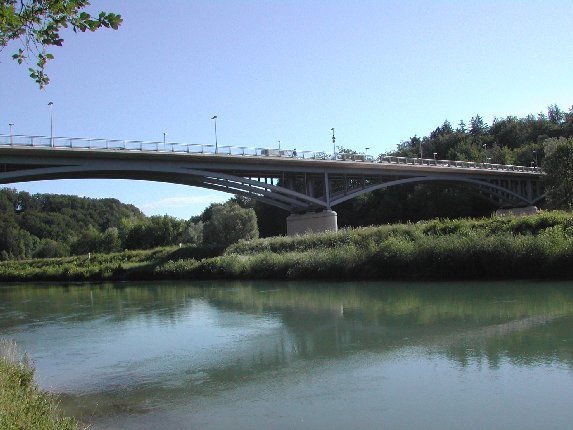

Spannweiten 37.00-70.00-70.00-37.00. Ersetzte alte Stahlbetonbogenbrücke aus dem Jahr 1904 (BAS 3427), die abgerissen wurde
Querschnitt: [m] 0,4+3+6,5+3+0,4=13,3 (Gesims+Geh- und Radweg+Fahrbahn+Geh- und Radweg+Gesims)
Konstruktionshöhe: [m] hk= 1,92 im
Bogenscheitel; hk=7,17 an den Pfeilern

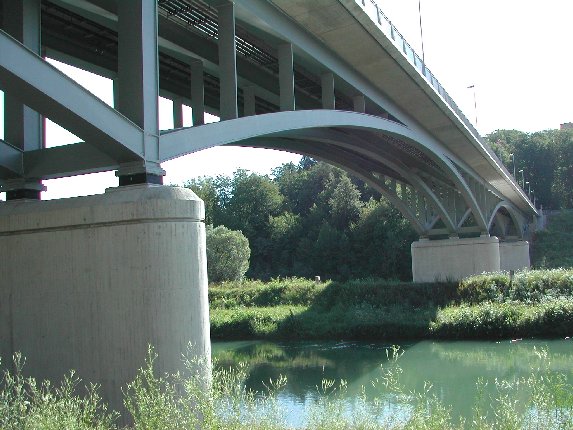

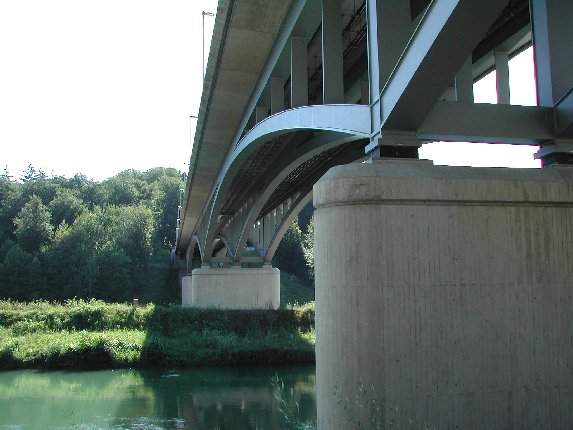

Bogenstäbe: [cm] Rechteck-Hohlquerschnitt 65x75

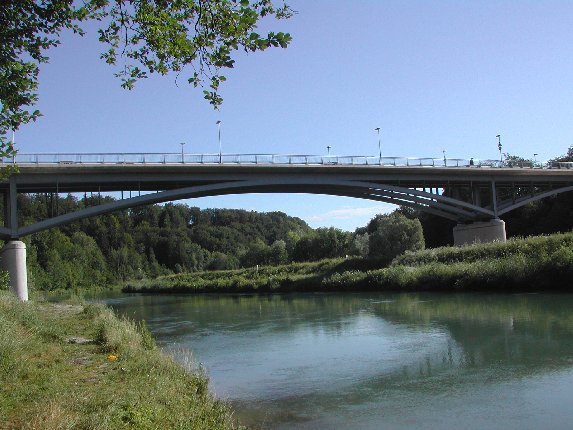

Bogenform: quadratische Parabel
Bogenstich: [m] f=5,16
Fahrbahnlängsträger: [cm] Rechteck-Hohlquerschnitt 74x97
Stahlgüte St 52-3 (alte Bezeichnung); Betongüte B35 (alte Bezeichnung)
Fertigstellung 15.06.2001
Kosten: 23 Mio. DM
Gewicht Stahlbau: 927t; Gewicht überbau 5027t
