    BAS 5288
    alte Späthbrücke

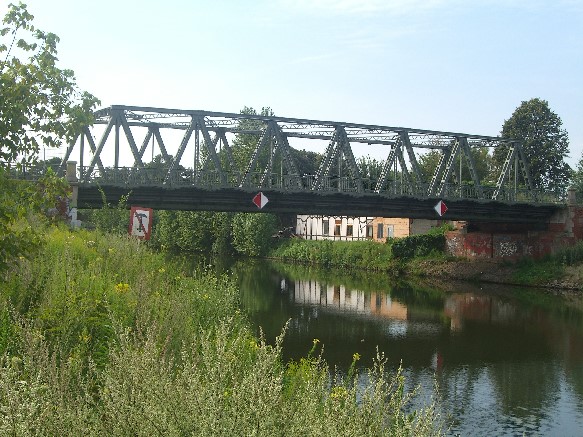

    Brückenbild

    © Christian Borrmann-Schäfer

    Nachfrage / demandNutzung nur auf Anfrage

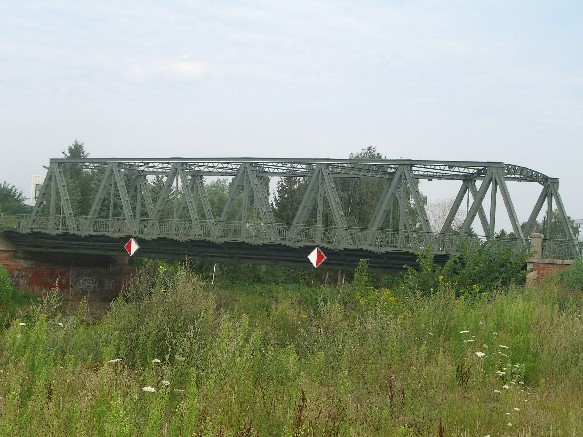

    Bild 1

    26.07.2007

    © Helmut Fischer

    Nachfrage / demandNutzung nur auf Anfrage

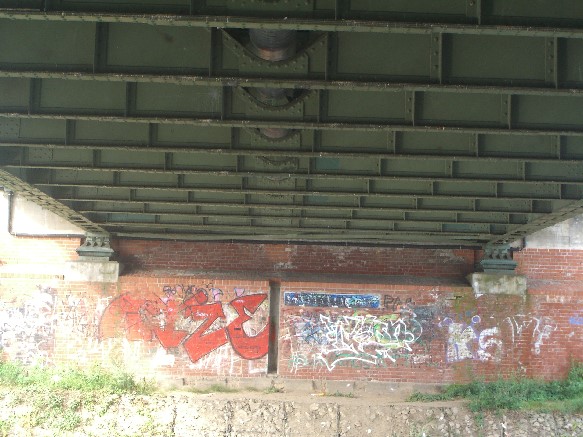

    Bild 2

    26.07.2007

    © Helmut Fischer

    Nachfrage / demandNutzung nur auf Anfrage
    zur Brückenbilderseite
    Deutschland
    Berlin
    Berlin
    Teltowkanal
    Strasse
    Fachwerkbrücke
    Stahl
    1905, Neubau 1992
    36.96 m
    48.56 m
    14.00 m

    A map is loading

    Zeitstrahl

    Lade Zeitstrahl...

    Tags

    Lade Tags ...

    Bearbeiten ist für Mitglieder (midgr >= 6) möglich.

    Nachrichten

    Lade Nachrichten ... loading news ...

    Hyperlinks

    Lade Links ...

    Literatur

    Lade Literatur ...

    Sammelgegenstände

    Lade Sammelgegenstände ...

    Videos

    Lade Videos ...

    Dokumente

    Lade Dokumente ...

    0.00 m
    0.00 m
    680.00 m
    ausser Betrieb

    Statisches System: Stahlfachwerk-Balkenbrücke, Konstruktionshöhe ca. 6,00 m.

    Die stählerne Brücke führt über den Teltowkanal und verbindet die Bezirke Neukölln und Treptow. Sie wurde in den Jahren von 1900 bis 1905 als genietete Fachwerkkonstruktion errichtet. Nach der Teilung Berlins wurde die Verbindung unterbrochen und die Fahrbahnplatte demontiert. Die Brücke wurde dann im Jahre 1992 neu als statisch bestimmte Fachwerkbrücke mit parallelen Gurten und steigenden bzw. fallenden Diagonalen errichtet. Die Querträger befinden sich im Abstand von 2,64 m in jedem Fachwerkknoten des Untergurtes. Die kleinen Fahrbahnlängsträger aus Walzprofilen U 300 sind im Abstand von 1 m angeordnet. Die Obergurte der Fachwerkträger sind gegen seitliches Ausweichen durch einen Horizontalverband gehalten. Dieser wird durch eine portalartige Ausbildung der letzten Vertikalstäbe vor den Auflagern gestützt.

    Baukosten: 2.500.000 DM
