    Eisenbahnbrücke Anklam
    Brückenbild

    2004

    © Wolfgang Fredrich

    verboten / prohibitedkeine andere Nutzung erlaubt

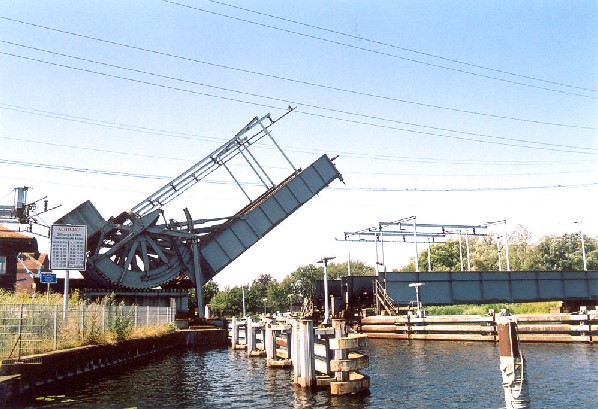

    Bild 1

    2004

    © Wolfgang Fredrich

    verboten / prohibitedkeine andere Nutzung erlaubt
    Bild 2

    23.08.2008

    © Hans-Josef Kirsch

    Nachfrage / demandNutzung nur auf Anfrage
    zur Brückenbilderseite
    Deutschland
    Mecklenburg-Vorpommern
    Anklam
    Peene
    Eisenbahn
    Bewegliche Brücke, Klappbrücke
    Stahl
    1908
    13.91 m
    0.00 m
    0.00 m

    A map is loading

    Zeitstrahl

    Lade Zeitstrahl...

    Tags

    Lade Tags ...

    Bearbeiten ist für Mitglieder (midgr >= 6) möglich.

    Nachrichten

    Lade Nachrichten ... loading news ...

    Hyperlinks

    Lade Links ...

    Literatur

    Lade Literatur ...

    Sammelgegenstände

    Lade Sammelgegenstände ...

    Videos

    Lade Videos ...

    Dokumente

    Lade Dokumente ...

    0.00 m
    0.00 m
    0.00 m
    zerstört
    Informationen von Wolfgang Fredrich:
    1908 Bau der zunächst eingleisigen Klappbrücke als Ersatz der vorherigen Drehbrücke
    Technische Angaben von 1907:
    Bestimmung: Eingleisig
    Trägerlänge: 19,46 m
    Armlängen: 13,91 und 5,3 m
    Lichtweiten: 11,31 m
    Trägerform: Blechträger
    Trägerhöhe: 1,26 m
    Bewegungskraft: Hand
    Bemerkung: Last auf dem Zapfen und 2 Laufrädern an dem Hinterende.

    Quelle: Landsberg Th.: "Der Brückenbau. Handbuch der Ingenieurwissenschaften", 2. Band, 4. Abt., Leipzig 1907, Seiten 112 (zwei technische Zeichnungen) und 228-229.

    Ende 1930er Jahre modernisiert
    1945 zerstört, danach nur eingleisig aufgebaut

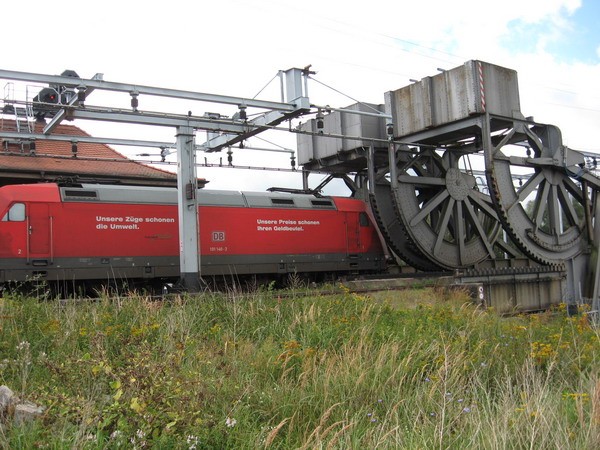

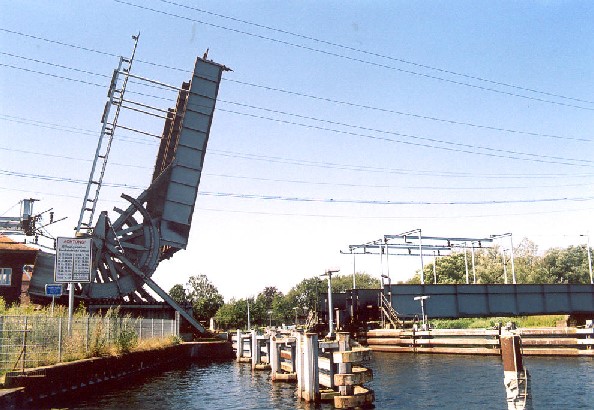

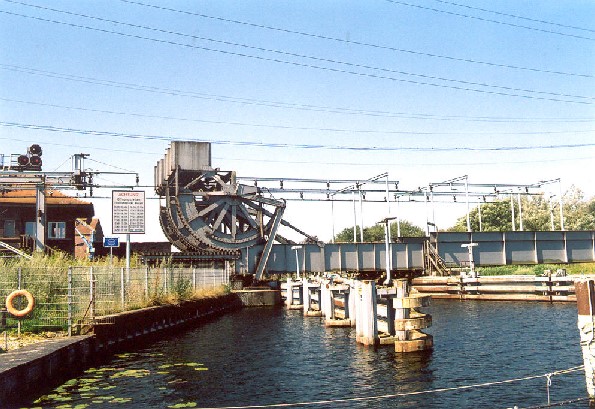

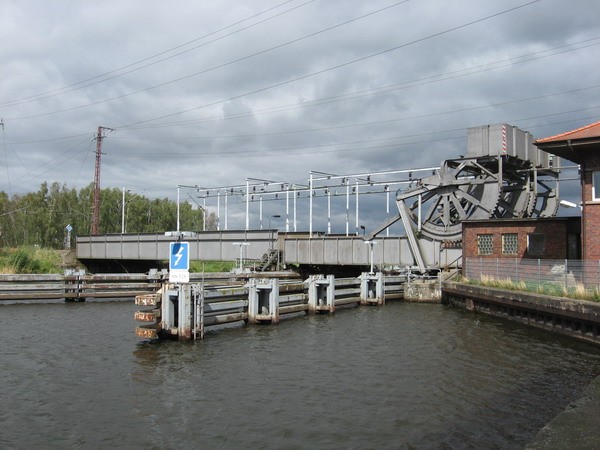

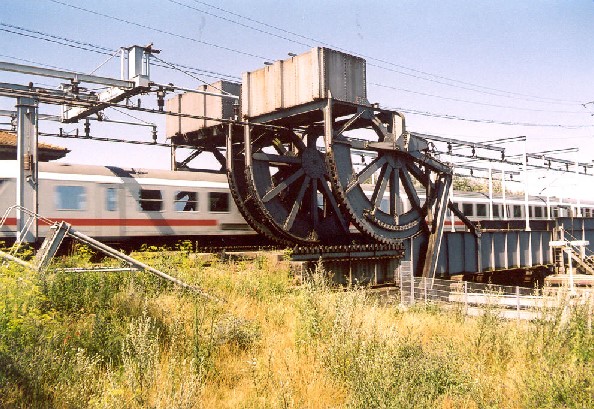

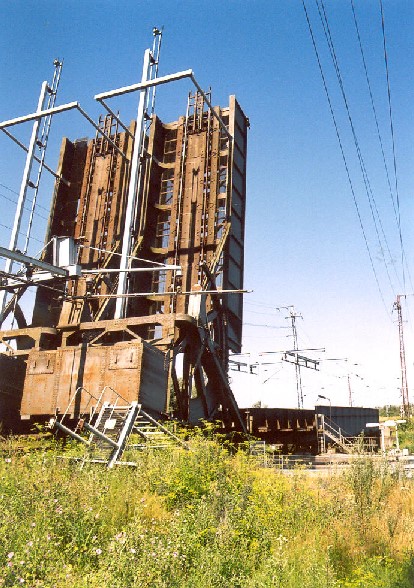

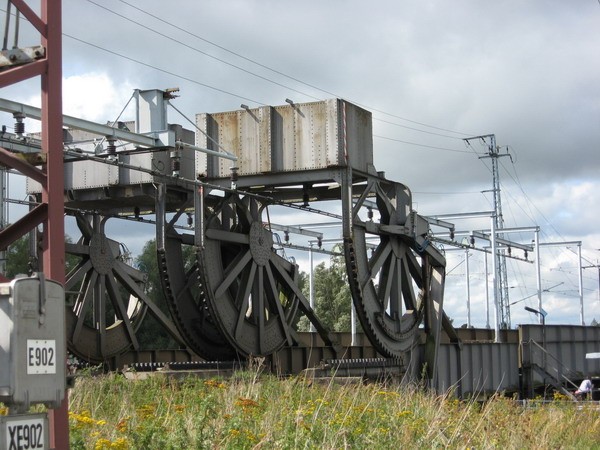

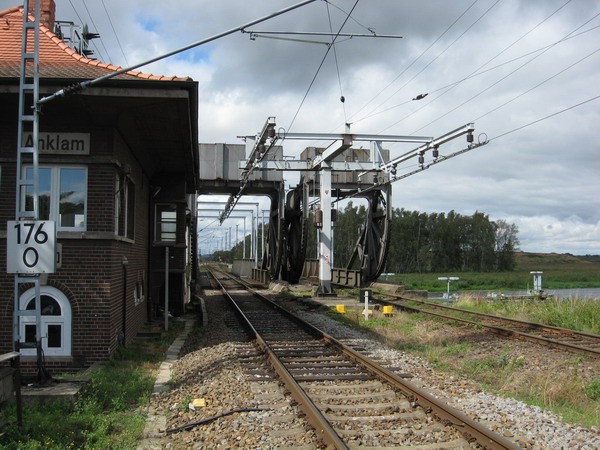

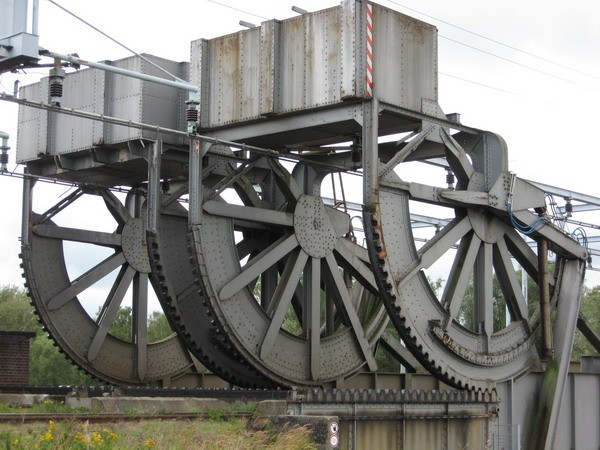

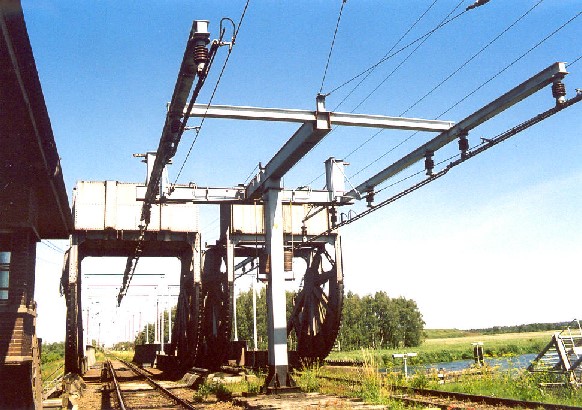

    1981 Wiederaufbau mit 2., baugleicher, getrennter Klappbrücke, wobei die genieteten Fachwerkbogenbrücken durch neue Vollwandträgerbrücken ersetzt wurden. Als Ausgleichsgewicht dient je ein großer Betonklotz. Etwa gleichzeitig wurde Eisenbahnstrecke Anklam - Greifswald elektrifiziert. Besonderheit: Die Fahrleitung wird beim Brückenöffnen mit nach oben gefahren. Diese Brücke wurde ersetzt durch die BAS 68748
