BAS 6013
Talbrücke Dambach
02.10.2007
© Heidi Zengerling
Nutzung Heidi Zengerling
02.10.2007
© Heidi Zengerling
Nutzung Heidi Zengerling
02.10.2007
© Heidi Zengerling
Nutzung Heidi Zengerling
Deutschland
Thüringen
Hirschbach
Dambach
Autobahn A73
Balkenbrücke
Stahlverbund
2003-2005
85.00 m
370.00 m
28.50 m
65.00 m
0.00 m
0.00 m
in Betrieb
ausführende Baufirma: Walter Bau

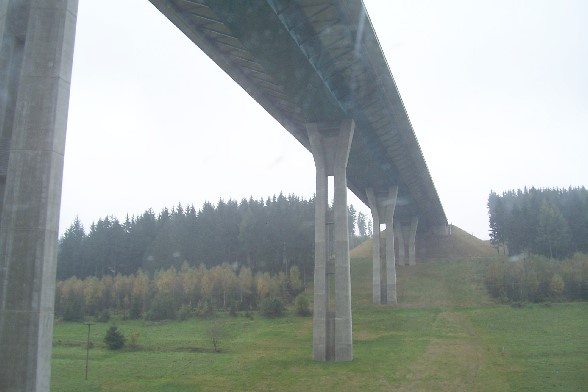

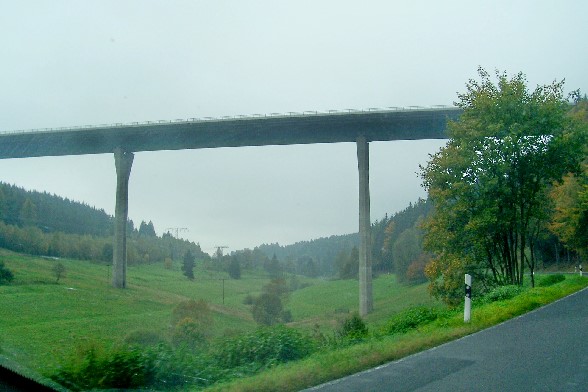

Das Bauwerk liegt in Südthüringen zwischen den Autobahnanschlussstellen Suhl-Friedberg und Schleusingenn. Es überspannt westlich von Hirschbachh in einer Höhe von maximal 65 m mit sechs Feldern das Tal des Dambach mit der Landesstraße L2634 von Hirschbach nach Altendambach sowie einer 15-kV und einer 110 kV-Freileitung. Die Brücke ist im Grundriss gerade und hat im Aufriss ein Längsgefälle mit 2,34 % Richtung Schleusingen. In Querrichtung haben beide Richtungsfahrbahnen eine Gefälle von 2,5 % nach außen. Gebaut wurde die Überführung zwischen den Jahren 2003 und 2005 bei Kosten von ungefähr 10 Millionen Euro.
Konstruktionshöhe: 4,5 m max.
Das Bauwerk liegt in Südthüringen zwischen den Autobahnanschlussstellen Suhl-Friedberg und Schleusingenn. Es überspannt westlich von Hirschbachh in einer Höhe von maximal 65 m mit sechs Feldern das Tal des Dambach mit der Landesstraße L2634 von Hirschbach nach Altendambach sowie einer 15-kV und einer 110 kV-Freileitung. Die Brücke ist im Grundriss gerade und hat im Aufriss ein Längsgefälle mit 2,34 % Richtung Schleusingen. In Querrichtung haben beide Richtungsfahrbahnen eine Gefälle von 2,5 % nach außen. Gebaut wurde die Überführung zwischen den Jahren 2003 und 2005 bei Kosten von ungefähr 10 Millionen Euro.
Konstruktionshöhe: 4,5 m max.
