    BAS 6211
    Hermann-Liebmann-Brücke

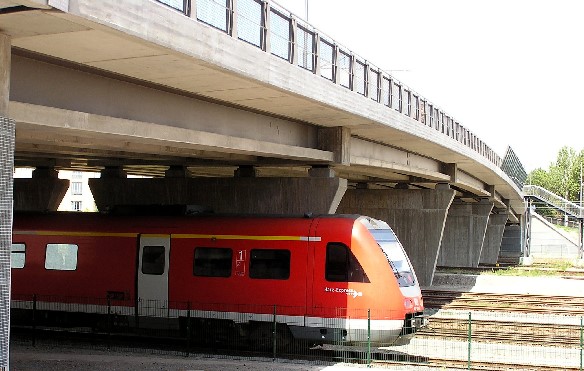

    Brückenbild

    © Dr. Tröger

    verboten / prohibitedkeine andere Nutzung erlaubt

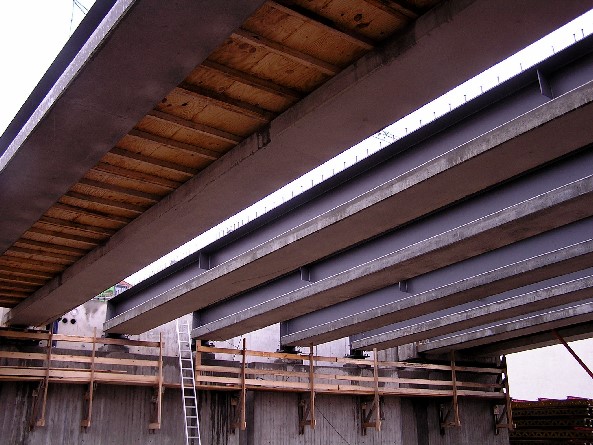

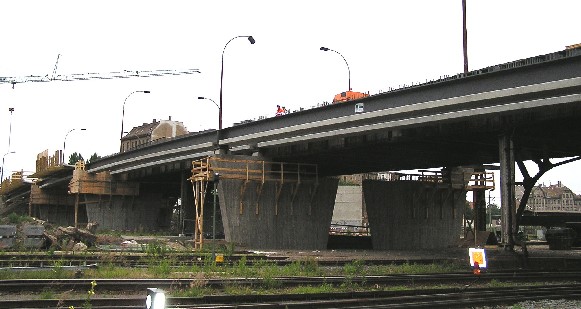

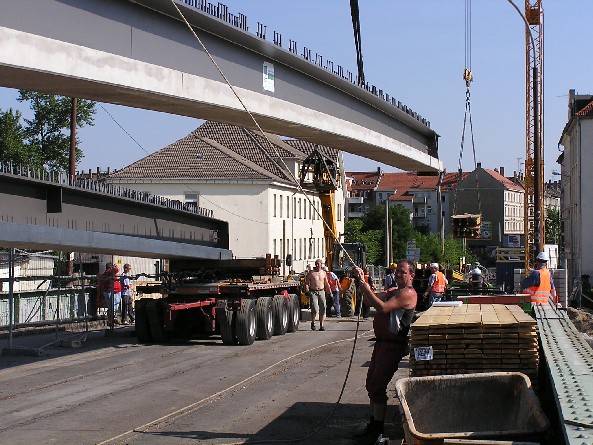

    Montage der Doppelverbundträger gut zu erkennen der Betonunterzug

    Montage der Doppelverbundträger gut zu erkennen der Betonunterzug

    © Dr. Tröger

    verboten / prohibitedkeine andere Nutzung erlaubt

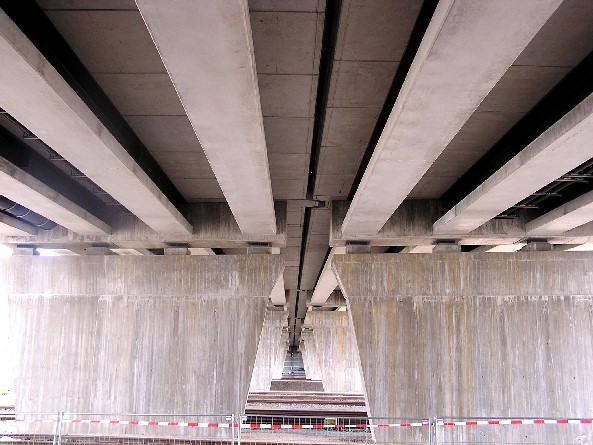

    Unteransicht der fertigen Brücke

    Unteransicht der fertigen Brücke

    © Dr. Tröger

    verboten / prohibitedkeine andere Nutzung erlaubt
    zur Brückenbilderseite
    Deutschland
    Sachsen
    Leipzig
    Eisenbahn
    Strasse
    Balkenbrücke
    VFT-Träger nach dem System SAM-Spannverbund
    2004
    33.00 m
    137.60 m
    20.70 m

    A map is loading

    Zeitstrahl

    Lade Zeitstrahl...

    Tags

    Lade Tags ...

    Bearbeiten ist für Mitglieder (midgr >= 6) möglich.

    Nachrichten

    Lade Nachrichten ... loading news ...

    Hyperlinks

    Lade Links ...

    Literatur

    Lade Literatur ...

    Sammelgegenstände

    Lade Sammelgegenstände ...

    Videos

    Lade Videos ...

    Dokumente

    Lade Dokumente ...

    0.00 m
    0.00 m
    0.00 m
    in Betrieb
    Informationen von Dr. Tröger:
    Gesamtlänge: 137.60m (damit z.Z. in Deutschland längste Brücke in dieser Bauweise)
    Feldweiten:28m-24.6m-33m-32m-20.90m
    Längsneigung:max 4.5%
    Überbauhöhe:1.38m
    Fahrbahnbreite(gesamt)2x10.35m
    Überhöhung der Verbundträger:max. 0.31m
    max.Länge/Gewicht der im Überbau eingesetzten Träger:32.88m/42.0 to

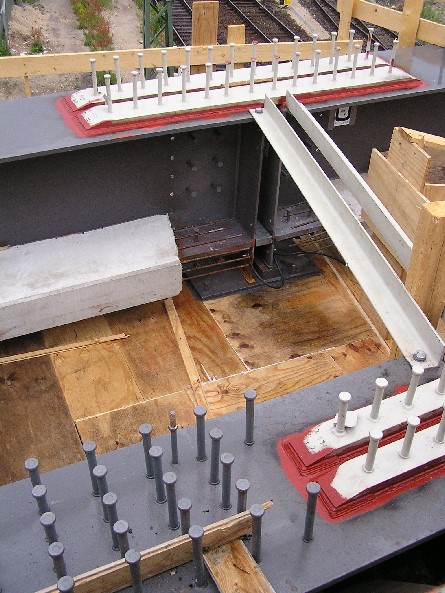

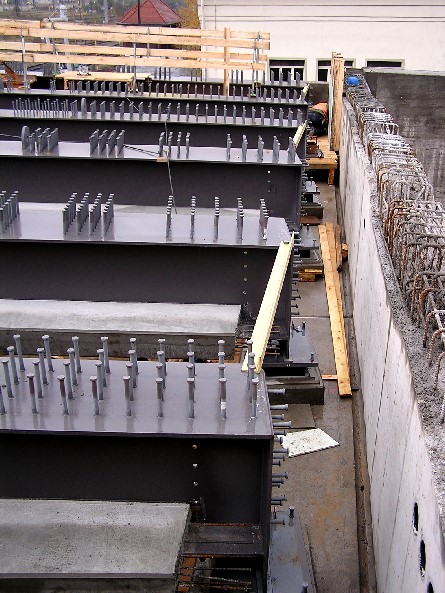

    Die beiden Überbauten wurden ausgeführt als 5-feldrige durchlaufende Doppelverbundkonstruktion mit jeweils 4 vorgespannten
    40 SAM Spannverbundträgern
    Das Wirkprinzip für vorgespannte SAM Spannverbundträger ist der „Allgemeinen bauaufsichtlichen Zulassung“ Z-26.2-40 zu entnehmen oder direkt beim Hersteller SAM GmbH Zwickau abzufordern.
