    BAS 6212
    EÜ Uhlandstrasse

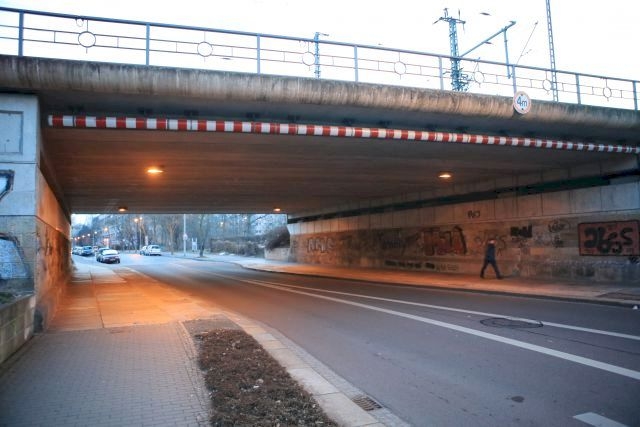

    Ansicht

    Ansicht

    © Dr. Tröger

    verboten / prohibitedkeine andere Nutzung erlaubt
    Bild 1

    01.03.2018

    © www.brueckenweb.de / Frank Sellke

    gegen Entgeld / for a feeNutzung gemäß den Bedingungen

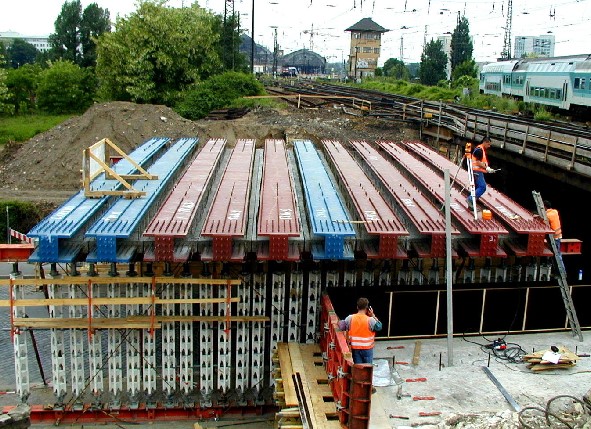

    Doppelverbundträger sind montiert

    Doppelverbundträger sind montiert

    © Dr. Tröger

    verboten / prohibitedkeine andere Nutzung erlaubt
    zur Brückenbilderseite
    Deutschland
    Sachsen
    Dresden
    km 61,844 der DB-Strecke Dresden-Pirna
    Strasse
    Eisenbahn
    Balkenbrücke
    Spannverbundträger nach dem System SAM-Spannverbun
    2001-2003
    19.28 m
    0.00 m
    0.00 m

    A map is loading

    Zeitstrahl

    Lade Zeitstrahl...

    Tags

    Lade Tags ...

    Bearbeiten ist für Mitglieder (midgr >= 6) möglich.

    Nachrichten

    Lade Nachrichten ... loading news ...

    Hyperlinks

    Lade Links ...

    Literatur

    Lade Literatur ...

    Sammelgegenstände

    Lade Sammelgegenstände ...

    Videos

    Lade Videos ...

    Dokumente

    Lade Dokumente ...

    0.00 m
    0.00 m
    0.00 m
    in Betrieb
    Informationen von Dr. Tröger:
    Stützweite der beiden fächerförmig verlegten Bauwerke BW101 und BW102 beträgt 19.28m,überbaubreite 10,69m bis 12.45m(BW101) bzw. 16.02m bis16.50m(BW102).Bei einer Konstruktionshöhe von 0.71m liegt eine extreme Schlankheit von 27.2 vor zumal eine Verformungsbeschränkung von 1/550 zu realisieren war.
    -Die nebeneinander liegenden Betonfüße bilden die Schalung für den Ortbeton.
    -Der Querverschub des BW101(ca. 700to)erfolgte mit kompletten Gleisaufbau
    -Messergebnisse durch Belastung mit 2 Lokomotiven der Baureihe 232 haben bezüglich Verformung und Schwingungsverhalten das sehr gute Tragverhalten der gewählten Bauweise bestätigt.
    Deutsche Bahn
