BAS 6717
Bramfelder Brücke
20.05.2005
© Frank Sellke / brueckenweb.de
Nutzung gemäß den Bedingungen
23.02.2024
© www.brueckenweb.de / Frank Sellke
Nutzung gemäß den Bedingungen
20.05.2005
© Frank Sellke / brueckenweb.de
Nutzung gemäß den BedingungenDeutschland
Hamburg
Hamburg
Osterbekkanal
Bramfelder Strasse
Bogenbrücke, Bogen unter der Fahrbahn (Erweiterung: Plattenbalkenbrücke, Trägerrostbrücke)
Ziegel
1901, Erweiterung 1967 und 1968
20.00 m
30.00 m
37.00 m
0.00 m
0.00 m
828.00 m
in Betrieb

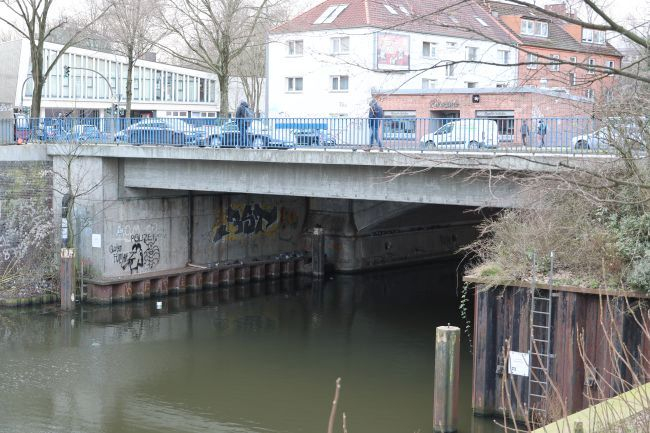

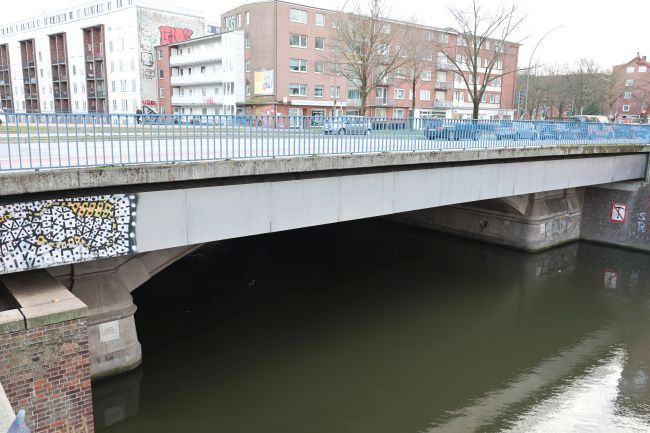

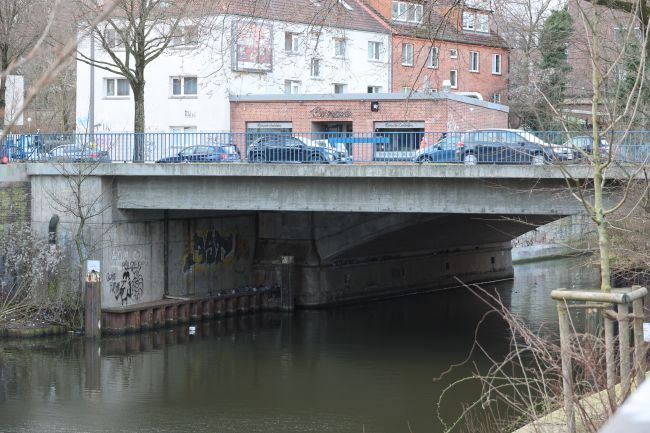

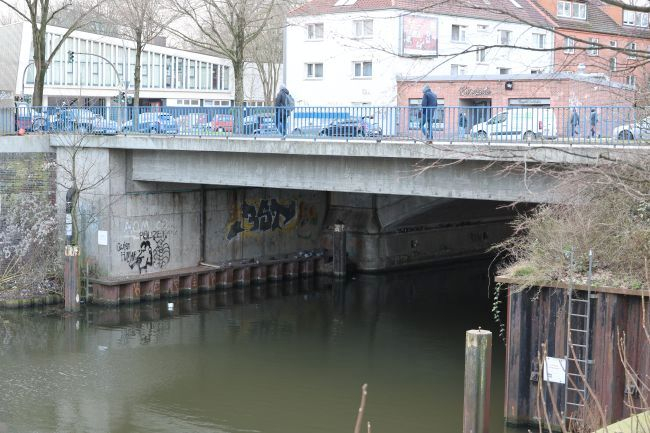

Die Brücke besteht aus drei Teilen:
In der Mitte der älteste Teil von 1901 als Gewölbebrücke aus Ziegeln mit Aufbeton ohne Verbund mit einer Länge von 20 m und einer Breite von 21 m (Brückenfläche 446 m²).
1967 wurde seitlich ein 3 m breiter Plattenbalkenbrücke (Trägerrostbrücke) angefügt: Stahlfachwerk mit Betonfertigteilen ohne Verbund. Länge 30 m, Brückenfläche 106 m²
1968 wurde eine weitere Erweiterung gebaut: es wurde ein 8-stegiger Plattenbalken mit einer Breite 13 m und Länge von 20 m gebaut. (Brückenfläche: 276 m²)
BSU Amt V - Land / Bezirk Nord

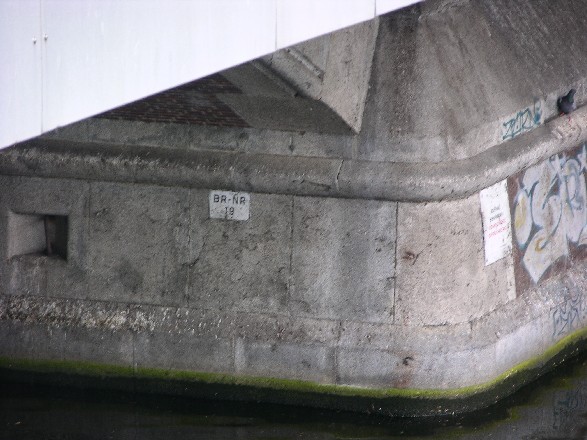

19 (ASB: 2426453)
